Hola, la idea me la dio si no recuerdo mal Samu, cuando puso unas fotos de su fuente de pruebas realizada a partir de una fuente de PC.
Pues bien, yo hasta ahora usaba un transformador de 220v-12v. sacado de algún chisme, pero eso se acabó, ahora tengo mi fuente con protección de sobrecarga y cortocircuito que me ofrece 12V. 5V y 3,3V. con 400W de potencia.

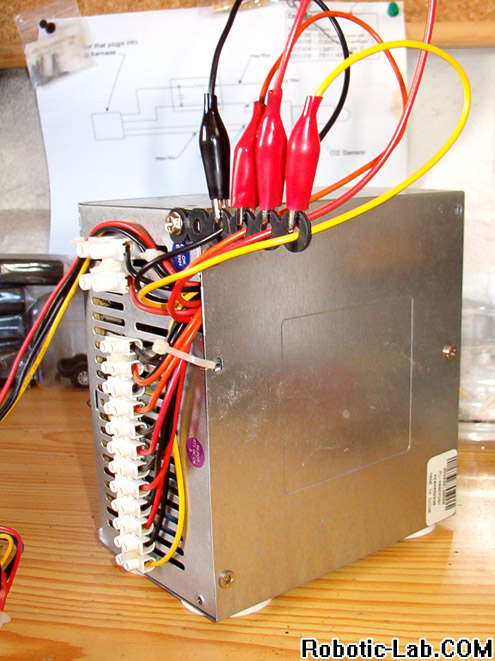

La he echo usando una fuente de PC, unas fotos:

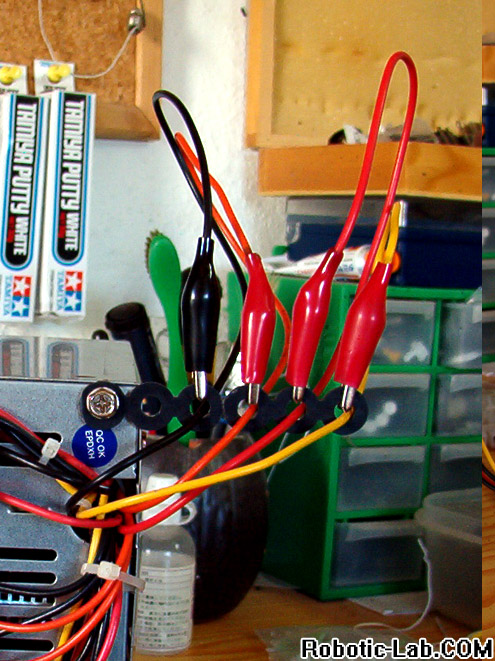

Como podéis ver he puesto pinzas en algunas de las tomas, y se sujetan a la fuente con ese añadido de plástico (para evitar el contacto):

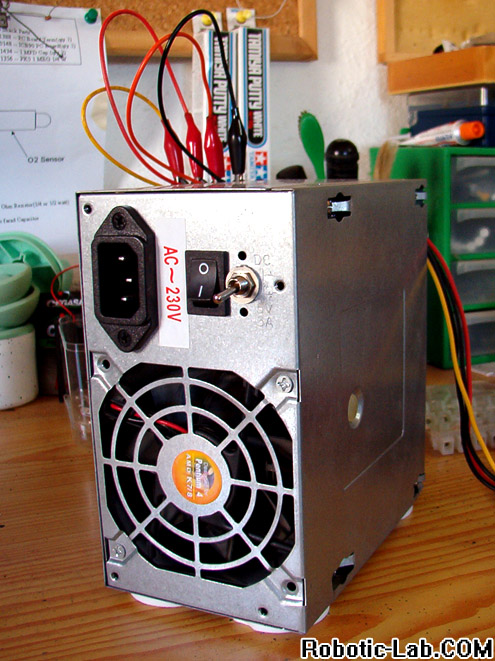

Esta es la parte trasera:

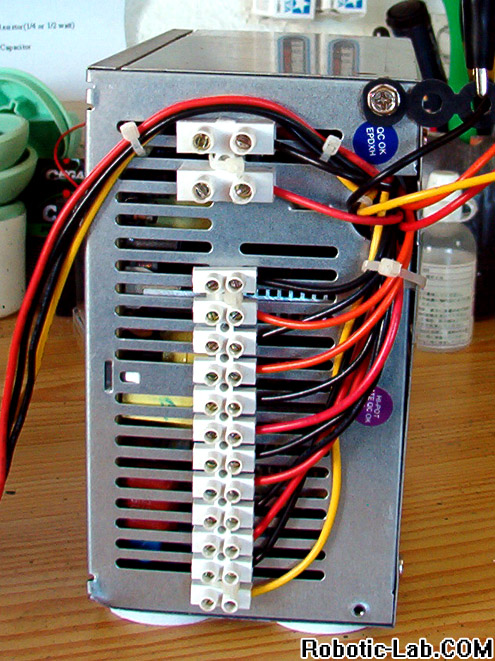

El frontal, como véis además tiene unas patas debajo, son simplemente 4 de esos círculos esponjosos que vienen en las tarrinas de DVD's:

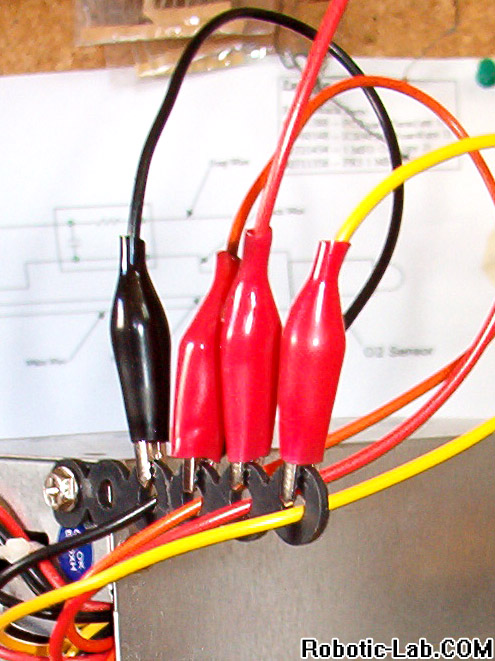

Otra foto de las pinzas, la negra es el NEGATIVO y las rojas el POSITIVO, de distintos voltajes:

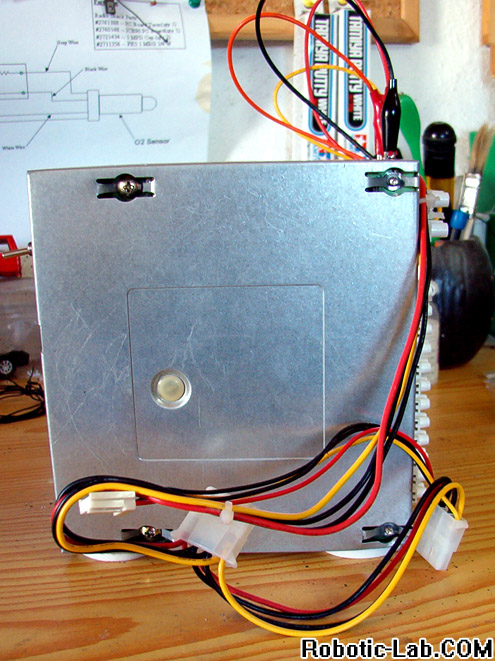

He dejado una de las ristras de cables con conectores MOLEX y de diskettera para poder abrir/cerrar una grabadora o lector, probar una diskettera, etc...
El cable rojo ofrece 5v, el amarillo 12v, y el naranja 3,3v.
Para encender la fuente cuando quiera he puenteado los cables verde y negro en el interior de la fuente, así ahora se enciende y apaga con el interruptor externo que trae, además le he puesto otro interruptor al ventilador, para poder apagarlo/encenderlo cuando quiera.
Ya le he dado uso, y va genial, el protector de cortocircuito funciona perfectamente, en cuanto se produce un pequeño corto, la fuente automáticamente se para.
He podido conectar incluso un compresor de esos que van al mechero del coche y se usan para llenar de aire las ruedas, esos compresores necesitan de 2A. y funcionan a 12v. difícilmente se puede encontrar un transformador que ofrezca 2A, como mucho yo los he visto de 1A, uno de 2A sería carísimo en cualquier tienda de electrónica.
Una fuente de PC no vale nada, las hay nuevas por 12 Euros o menos, y creo que todos tenemos alguna por casa de un viejo PC.
Vale la pena tener una, ya sea para probar circuitos, led's, aparatos, etc...
